钣金件批量展开转CAD(DWG、DXF)工具的介绍

视频1:钣金批量展开导CAD视频介绍

视频2:钣金合并到一张CAD中体现实际数量的效果

视频3:高级转换(合并转换)选中添加注解文字时导出CAD的视频教程

视频4: 钣金转CAD如何添加数量注解信息

视频5: 命名规则中如何加入数量信息

视频6: 钣金转CAD高级转换不想显示折弯注释

视频7: 钣金转CAD出问题如何查找错误

视频8: 典型问题-高级转换多出线段如何查找原因

视频9:借助BOM工具只出装配体中的钣金件图(借助BOM对零件分类的功能)

问题1:高级转换(选中添加注解)导CAD不显示折弯线怎么设置?



问题1:批量转换时,提示:如果您一直无法成功转换,请试试单线程模式,在插件设置中选中“使用单线程模式批量转换”

问题原因:SolidWorks安装的问题,或当前系统权限管理比较严格,不支持多线程

解决办法:1.凯元工具设置窗口中选中【使用单线程模式批量转换】,2.SolidWorks以管理员身份运行,SW图标上右键以管理员身份运行,3.以插件的方式使用凯元工具,也就是以嵌入的方式,从SolidWorks菜单中打开凯元工具来使用。4.自己手动在平板型式上另存为CAD试一下看看有没有错误,如果有错就把SW修复好了再批量转。



问题2:钣金批量展开导出DWG,DXF工具,用特征库画的东西展开后就不显示

解决办法:遇到这种问题就用【基本转换】功能,不要用合并转换,选中【库特征】



问题3:导出CAD(DWG、DXF)文件字体发生变化,有乱码是怎么回事?

解决办法:打开一张图纸,另存为DWG/DXF,点开选项,在字体选项中换一个选项试试。




问题4:导出CAD(DWG、DXF)文件时发现尺寸不对(BOM工具统计的钣金展开尺寸也不对)

解决办法:在每个钣金件中切割清单上右击,选中自动生成切割清单,这样当钣金件修改后尺寸会自动更新,否则SolidWorks有一个缓存机制,如果钣金件修改尺寸后不重新展开一次,缓存中的尺寸是不会更新的,这就导致BOM统计的展开尺寸还是修改之前的尺寸。

注意1 :多发生于SolidWorks2012及以下版本,同样的文件,高版本尺寸就会正常的。

注意2:有部分文件可能自身画图有问题,当点击【更新】是,平板形式下的子特征会自动被压缩掉,手动解压后再次刷新又会被压缩,这种文件就无法获取折弯线信息

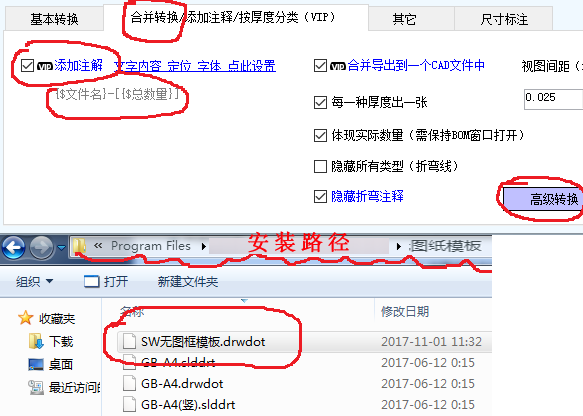

问题5:合并转换功能中选中了添加注解后导出的展开图带草图轮廓是怎么回事?

答案:选中添加注解文字后会用另外一种方式来导出CAD格式,这种方式就是先用一个图纸模板来生成一张图纸,图纸中只有一个展开视图,然后导出CAD文件;不选的话直接用传统的方法将平板形式导出CAD文件

使用的图纸模板是:【插件安装目录\Datas\凯元图纸模板\SW无图框模板.drwdot】

可以在SW中打开这个图纸模板,来修改它的文件选项。




问题6:合并转换中添加的注解文字,导出到DWG、DXF中是块咋么办?

解决办法:当文字内容不要换行就不是块,如果出现换行符就会以块的型式显示,多条注解可以添加多个,每个一行。



问题7:导出CAD(DWG、DXF)部分文件没有展开是怎么回事?

问题8:导出CAD图中很多零件展不开是怎么回事?

原因:打开钣金件,解压平板形式看一下有没有展开,如果有错误是不行的,如果有压缩的折弯也是不行的,要保证平板形式解压后下面的折弯线不能处于压缩状态。


解决办法:找到展不开的零件,手动展开折叠,然后保存,之后再导出应该就可以了。

如果本身无法展开(展开有错误)插件是无法导出展开图的,这需要修改模型。

注意1 :多发生于SolidWorks2012及以下版本,同样的文件,高版本尺寸就会正常的。

注意2:有部分文件可能自身画图有问题,当点击【更新】是,平板形式下的子特征会自动被压缩掉,手动解压后再次刷新又会被压缩,这种文件就无法获取折弯线信息



问题9:基本转换能展开合并转换(高级转换)却展不开是怎么回事

原因:钣金件有两个配置,一个是【默认】,一个是其子配置【默认SM-FLAT-PATTERN】


解决办法:【默认配置】要处于折叠状态,【默认SM-FLAT-PATTERN】配置要处于展开状态。

凯元钣金合并转CAD和你自己出图效果是一样的,自己创建一张图纸,拖入钣金展开视图如果能展开,凯元高级转换就能展开,反之亦然。






问题10:高级转换中添加的注解文字如何定位位置,颜色,字体等信息系

方法:如果是老版本,把文本框中的注解文字复制出来,然后点击设置链接打开新窗口,将注解文字粘贴到第一行,右键在第一行上设置定位点。

钣金注解



问题11:高级转换(合并转换)工程图批量转DWG、DXF之后格式变化怎么办?

答案:找一个合适的映射文件(也可以自己做)然后打开一个工程图,另存为DWG、DXF,在选项中设置映射文件

点击此处下载:SW转CAD映射文件: SW转CAD映射文件

注意1:如果映射文件到CAD中的格式还是不行,注意看CAD中映射文件有没有相关的选项,选中或不选来回切换选项试一下, 设置好了再用插件批量转,插件也是用这些设置。

注意2:合并转换(高级转换)需要用到工程图模板,可以自己打开用到的工程图模板来设置或修改格式,模板在插件插件安装目录下,可以通过窗口里的【设置合并转换时使用的模板】快捷方式打开
