问题1：生成的二维图标题栏里图号名称材质等属性无法自动关联的解决办法
常见问题索引：
问题1.2：如何手动标注尺寸再出下一张？
问题2：自动出图时边框怎么设置?
问题3：钣金展开图为什么不显示折弯线？
问题4：自动出图如何过滤掉标准件
问题7：第一视角和第三视角的设置
问题8：某些钣金件自动出图后插入折弯表没有内容无法获取折弯线长
问题9：钣金展开视图展不开是怎么回事？
问题10：自动出图工具开始出图后卡死，SW无响应,未将对象引用设置到对象的实例等错误
问题11：文件打开失败，无法连接到SolidWorks，请检测权限是否足够
问题12：自动出图老是弹出图纸格式/大小窗口
问题13：合并出图到一个文件中标题栏中的信息都只链接第一个图的文件名

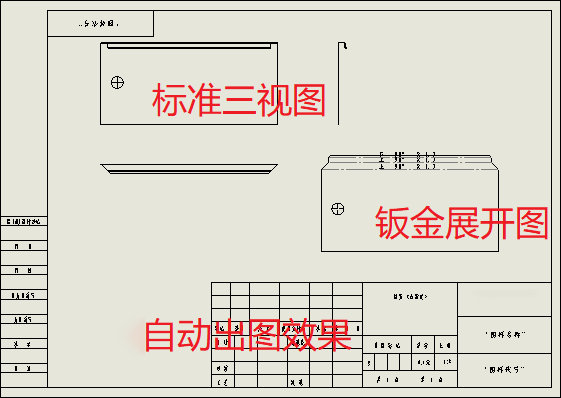

凯元工具自动出图效果预览：

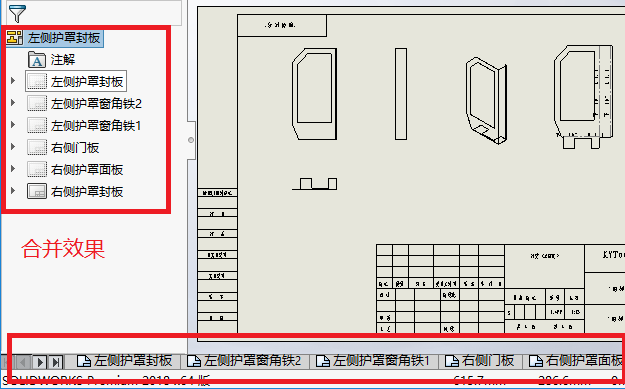

合并出图到一个文件的效果图：

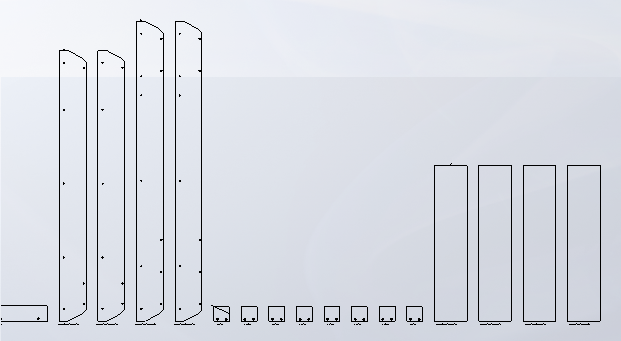

钣金按数量导出到一张图中的效果：（需要先用BOM工具统计数量）
问题1：关于尺寸标注，如何设置？ 为什么不自动标注尺寸？
解答：自动出图并不能像手动出图标的尺寸那样完善，只能仅标注长宽，或者从三维模型中带入一部分尺寸，从三维模型带入尺寸也不是所有的尺寸都能带入， 只有又足够多的视图甚至剖视图才能带入尽量多的尺寸，比如三维中和前视基准面平行的尺寸才能带入图纸的前视图。

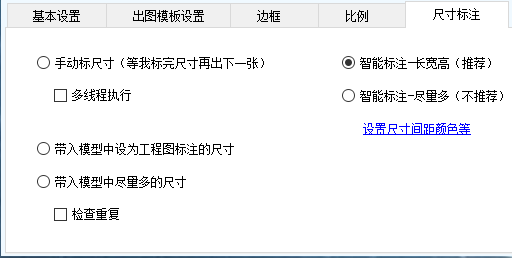

尺寸标注方案解释：

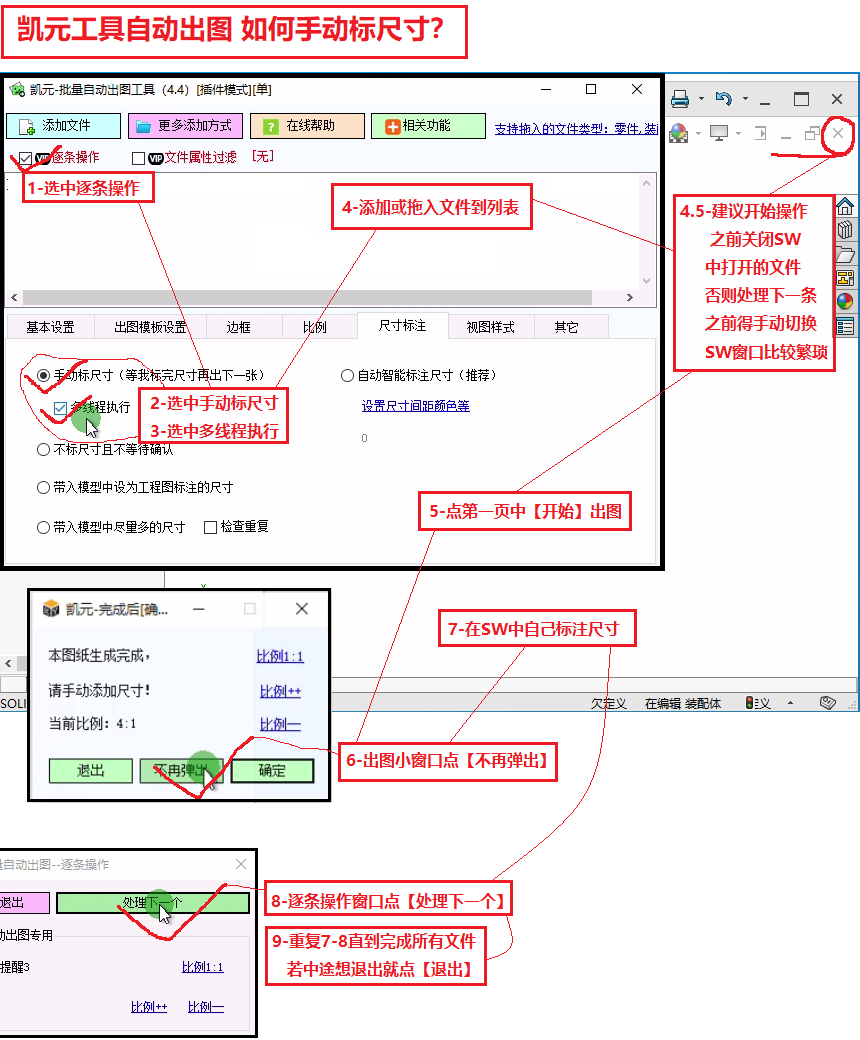

1.手动标注尺寸：程序出图完成之后等你手动标注完成尺寸后再进行下一张，特点是灵活，插件模式下需要选中选项【多线程执行】才行，或者使用独立程序。
注意：此选项必须选中选项下面的【多线程执行】， 然后打开插件设置窗口里的【使用单线程模式批量转换】也不要选，也就是此功能只能支持多线程模式，单线程无法操作鼠标
若还是不能操作鼠标不要以插件的方式使用，可以用独立程序试一下

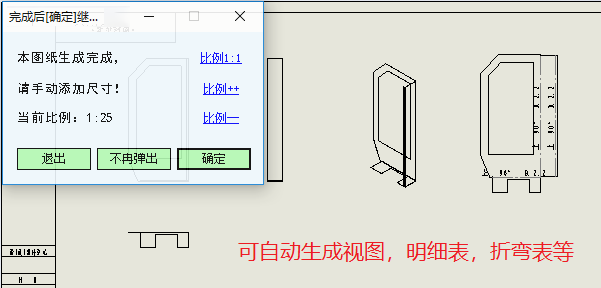

2.不标注尺寸：选手动标注尺寸，在弹出尺寸标注窗口后点“不再弹出"按钮，看下图：

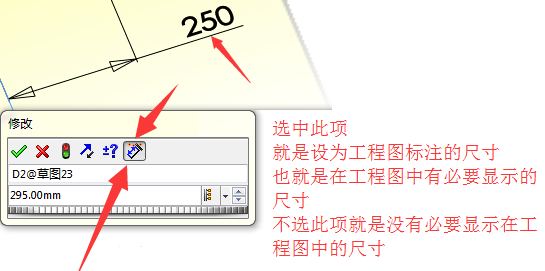

3.带入模型中设为工程图标注的尺寸：只从三维模型中选一些设为工程图标注的尺寸（看下图如何设置）带入到图纸中，并不是所有的设为工程图标注的尺寸都能带入，能带入多少由SW自动做决定，和视图以及模型中尺寸所在的平面有关。
4.带入模型中尽量多的尺寸：模型中所有的尺寸能插入多少就插入多少，但是有时候在图纸视图的背面的尺寸不会显示在图纸中，SW自己决定插入多少，插件只是数据的搬运工。
5. 智能标注-长宽高：只添加外形尺寸，适用于简单的零部件，装配体不标【推荐】
6. 智能标注-尽量多：速度会很慢，不推荐使用。
问题2：自动出图时边框怎么设置?

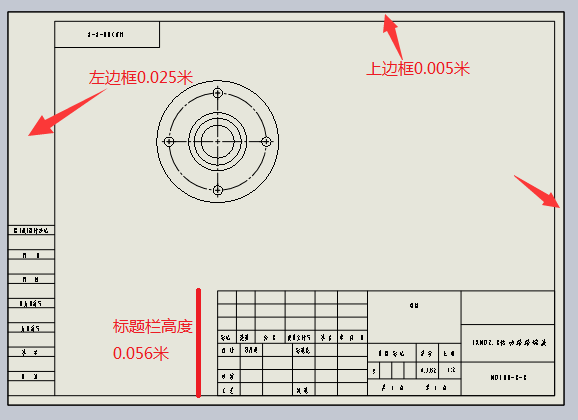

答案：请看上图右边，边框单位为米，如0.056代表56毫米，国标标题栏标准高度，国标左边框为25毫米，右边框为5毫米。
问题3：钣金展开图为什么不显示折弯线？
答案1： 打开工程图，取消选择“隐藏所有类型”（2017版本插件一般会显示折弯线）
答案2： 如果还是不显示折弯线就是默认模板的问题，点此查看如何设置？
问题4：自动出图如何过滤掉标准件

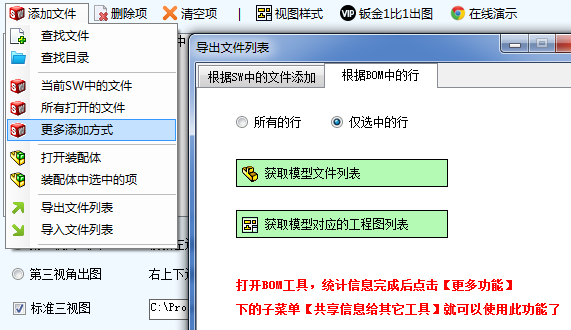

答案：添加文件菜单下更多添加方式，打开后打开BOM，BOM的分类汇总表可以根据任何属性来过滤

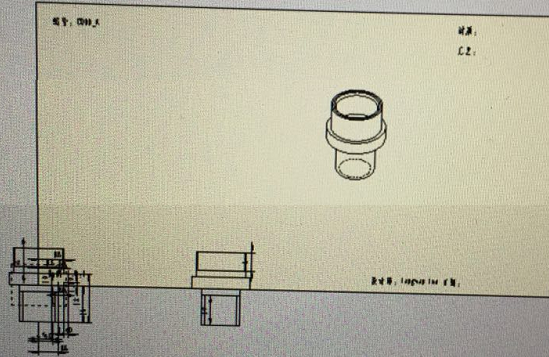

问题5：自动出图时视图排列错乱是怎么回事?
答案1： 应该和图纸模板有关，需要把图纸模板的尺寸固定，比如Ａ４一个模板，Ａ３一个模板，Ａ２，Ａ１各自一个文件， 不要当新建图纸时再来选择是Ａ几， 这样自动出图的时候就不知道是什么尺寸，打开图纸模板，按照下面的方法来设置即可。
还可以手动用自己的模板新建一张工程图，然后另存为图纸模板，删掉模板里面的空视图，然后用这个模板自动出图。
答案2： 模板可能固定了视图位置，在模板中设置视图位置解除固定
问题6：自动出图比例是怎么定的，为什么不是1比1？
答案：自动出图的比例是根据你提供的图框尺寸和模型的外形尺寸自适应的，如果你的模型实际尺寸很大，而你的图框很小（比如A4）如果1比1会超出图框。
不管比例是多少的图纸，在转CAD时只要SolidWorks选项中激活了1比1输出，导出的CAD图都是1比1的，至于怎么设置，可以看二维批量转换工具的相关介绍。

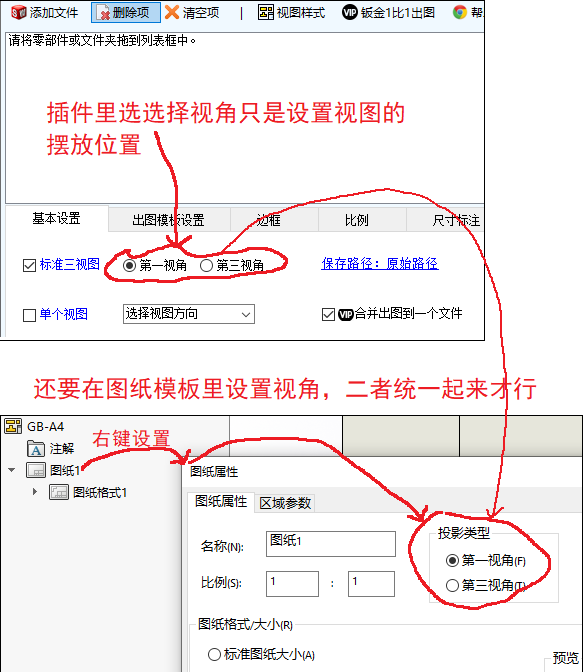

问题7：第一视角和第三视角的设置
答案：插件里选择的第一视角和第三视角只是视图的摆放位置，真正的视角投影是在工程图模板里设置。
问题8：某些钣金件自动出图后插入折弯表没有内容无法获取折弯线长。
答案：我们遇到部分零件，自动出图或自动转CAD或读取BOM信息后平板型式下的 折弯线会被压缩，有用户误以为是插件导致的，经过我们实测是文件自身的原因。有可能是画图的原因。
检测方法：在特征树的【切割清单】上右击【更新】如果平板型式下的子特征（边线折弯）被压缩掉，就说明是文件问题。正常情况下点【更新】是不会自动压缩掉平板型式下的特征的。
问题9：钣金展开视图展不开是怎么回事？

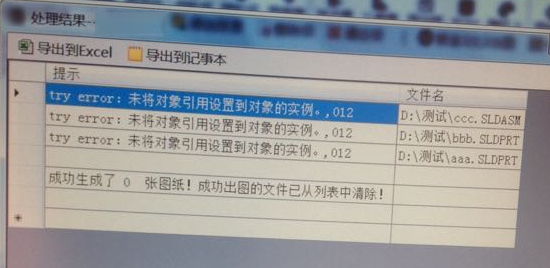

问题10：自动出图工具开始出图后卡死，SW无响应,未将对象引用设置到对象的实例等错误
答案：有可能是模板的问题，换图纸模板试试（有可能选择使用的图纸模板打不开），还有就是升级最新版本。
问题11：自动出图错误提示：无法连接到SolidWorks，请检测权限是否足够
答案1：如果用的是独立程序，建议以插件的方式使用，也就是从SolidWorks菜单中打开凯元工具来使用。 查看什么是一插件的方式使用
答案2：如果用的是插件模式，可能是当前系统不支持多线程，多线程模式下没有权限操作SolidWorks，插件设置中选中【使用单线程模式进行批量转换】， 自动出图窗口尺寸标注选项卡里不要选【多线程执行】，这样设置尺寸标注时就没法手动标注尺寸完了然后下一张，系统不支持多线程也没办法，只能等自动出图完成了再自己打开图纸来操作。

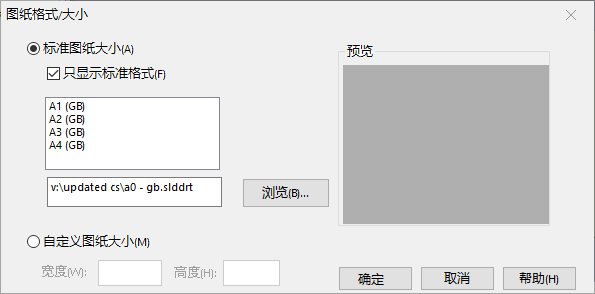

问题12：自动出图老是弹出图纸格式/大小窗口

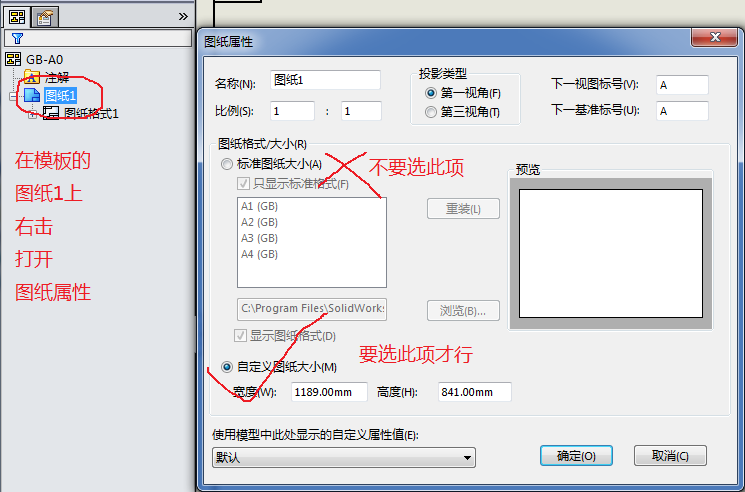

答案： 模板的原因，打开您出图使用的图纸模板，在图纸1上右键，打开图纸属性窗口， 在图纸格式大小里选【自定义图纸大小】，然后确定，保存图纸模板，然后再用这个模板出图。

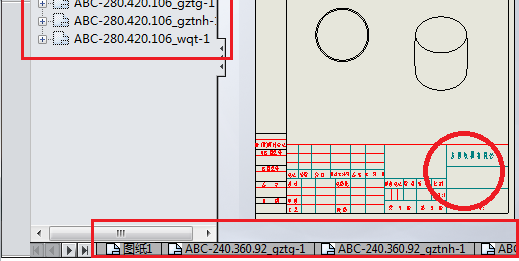

问题13：合并出图到一个文件中标题栏中的信息都只链接第一个图的文件名
答案1： 这个和图纸模板的设置有关，和插件无关，依次打开每个图的属性，取消选项：【与文档属性中指定的图纸相同】， 现存的图纸只能自己一张张改，然后把你的图纸模板修改了，再用新模板出图就不会了。

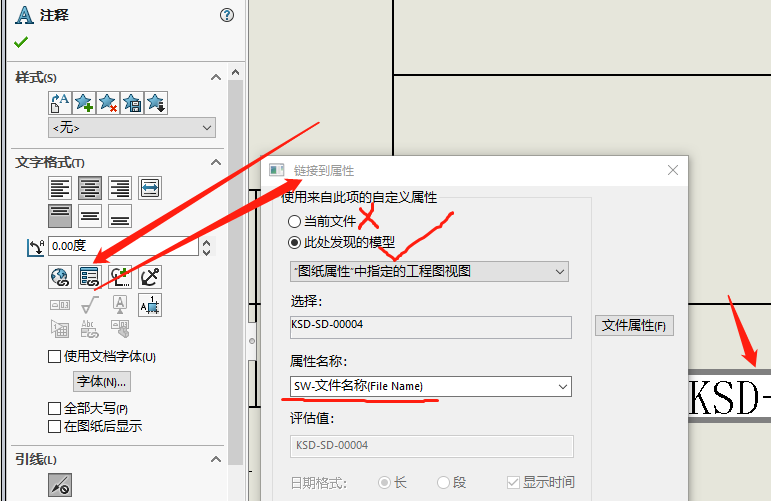

答案2： 遇到几个用户反馈这个问题，发过图纸来检查，发现图纸模板里标题栏的链接是链接的文件名，也就是链接的工程图文件的名称，合并出图多个三维模型对应一个工程图文件，这里链接工程图文件的文件名显然不合适， 每张图的标题栏首先不能链接工程图文件的属性和文件名，应该链接工程图指向的三维模型（此处发现的模型），可以链接三维模型的文件名，或者用凯元工具批量在三维模型里添加一个属性，属性值链接模型的文件名，然后工程图模板里链接零件的这个属性。
答案3： 使用合并出图时图纸模板里的链接也正确（链接零件的属性，如 $PRPSHEET:"材质"）但是就只有第一张图能链接，后面的不能链接

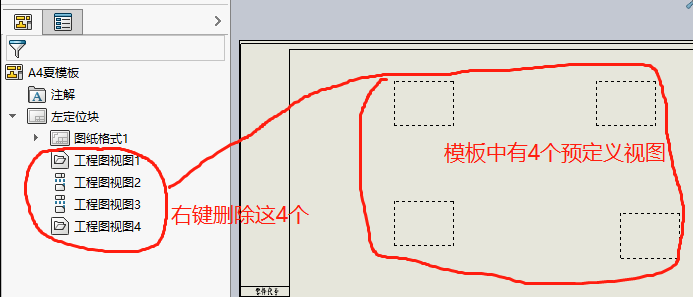

经反复测试，如果出图使用的模板中有预定义视图就会导致这样，解决办法：找到出图使用的模板（.drwdot)，拖到SW中打开删掉预定义视图，保存，然后重新打开出图窗口， 设置使用这个模板，如果有同名的图框文件（.slddrt格式的）也把旧的图框文件删了，在SW文件菜单下保存图纸格式，另存一份同名的图框文件和模板文件放到同一路径中， 然后再出图应该就可以链接了。

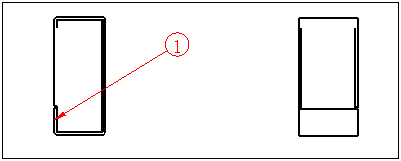

问题14：出的图里面自动多了个序号

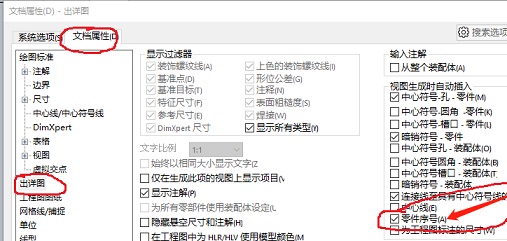

答案： 是模板设置的问题，打开出图使用的模板，工具-->>选项-->>文档属性-->>出详图，里面的【 自动插入零件序号】取消掉，保存模板，然后再用这个模板出图就没有了。
