常见问题索引：
问题1：为什么BOM导不出图片
问题4：截图一团黑，如下图所示：
问题6：有的截图不显示，有的截图显示不全
问题8：截图时图片为什么不居中
问题9：BOM窗口能读取图片，但是导出到Excel中不显示图片（图片显示为红色×）

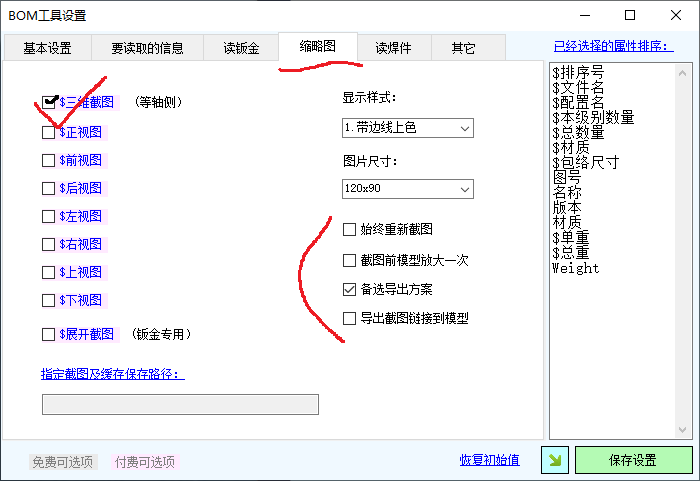

注意事项：建议上图中的选项全不选或者只选（备选导出方案）截图时最好提前调整SolidWorks窗口长宽比例合适，这样截出来的图不至于压缩宽高比例失调。
问题1：为什么BOM导不出图片
答：先确认BOM导不出图片是什么意思？ 是无法读取到BOM窗口？ 还是已经读取到BOM窗口但是无法导出到Excel？ 还是能导出到Excel但是考到其他电脑不显示？

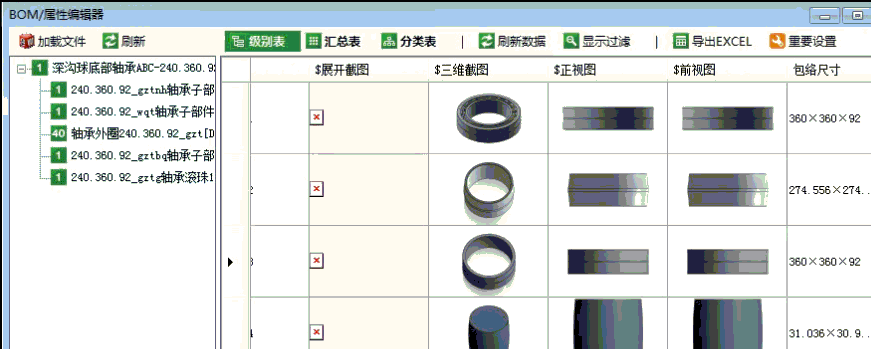

第一种情况：无法读取到BOM窗口：先检查是否已经激活，也就是打开激活窗口看看有没有激活码，有激活码点激活按钮提示激活成功就说明已经激活（破解版提示激活成功也没用官方授权的才行） 激活后选中BOM重要设置中的【$三维截图】或其他视图，设置完成后重新打开BOM窗口读取数据有有图片了
第二种情况：截图已经读取到BOM窗口但是无法导出到Excel中：BOM窗口中的信息并不是说全部都会导出到Excel中，需要导出哪些列是要在某个Excel模板中设置的，比如要把BOM窗口中的【图号，名称，$三维截图】导出到Excel中，就要在某个Excel模板的【Setting】工作表中设置，如何设置模板里有说明，仔细看看。
第三种情况：导出图片到Excel但是考到其他电脑不显示：看下面的问题6.

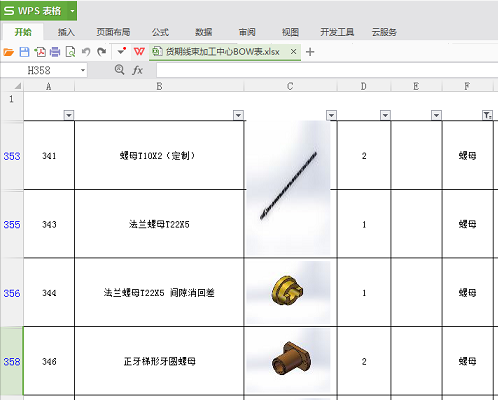

问题2：导出到Excel或WPS时，经过筛选，图片大小发生变化
解决办法1：BOM重要设置中，选中“备选导出方案”然后再导出试试。
解决办法2：有些Excel模板自身的问题，比如模板设置了不滚动的区域导致的，换个模板导出或者点左上方的【导出所有行】原样导出试试，如果导出所有行没问题就可能是模板的问题，取消掉模板不滚动区域试试，或者换模板试试。
解决办法3：凯元的Excel模板一般为老的Excel格式，也就是说Excel97格式（扩展名为.xls），找到要导出的某个模板文件（一般为.xls文件）用Excel打开，另存为Excel2000格式（扩展名为.xlsx）可以从插件默认模板路径中找到这个模板，然后复制改名另存为自己的模板，存放到我的模板路径中，然后再导出到这个新版本格式的模板试试
解决办法4：本插件有3个版本1.Net4.0Excel接口版、2.Net4.0第三方接口版，3.Net3.5Excel接口版，如果装的是A版就换B版C版试一下，卸载掉老版本然后换装新版本。
解决办法5：Excel表格属性的问题，选择所有图片 “ 属性定义为 大小随单元格变化而变化就行”
解决办法6：卸载重装Excel或换一个版本的Excel重装试一下

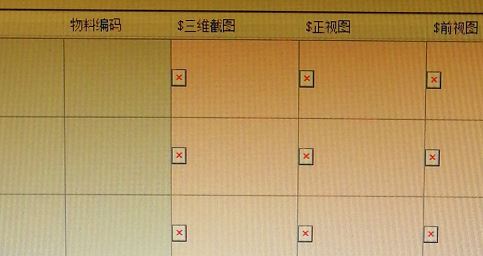

问题3：截图为空 (BOM窗口截图显示红色叉号）

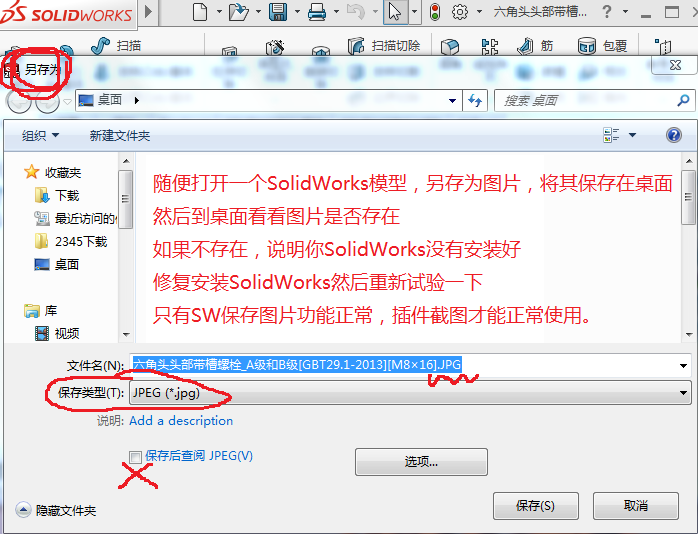

解决办法：打开一个三维模型，另存为JPG图片，然后看图片是否存在，不存在的话就说明SW自身这个截图功能没有安装好，重新修复安装SolidWorks
修复安装SolidWorks的办法：http://www.kytool.cn/help/30.1GBError.html
其它原因：没激活要激活重启软件，若有加密软件到截图临时目录下看看是否被加密了，若加密了要解密。

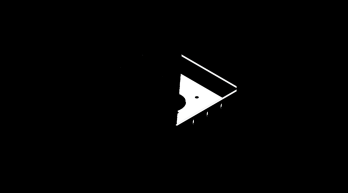

问题4：截图一团黑，如下图所示：

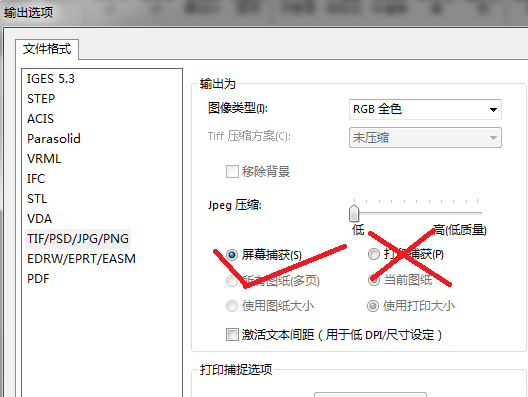

解决办法：打开一个零部件，另存为.jpg格式，在选项中选择“屏幕捕获”，不要选“打印捕获”，图像类型选“RGB全色”，如下图：

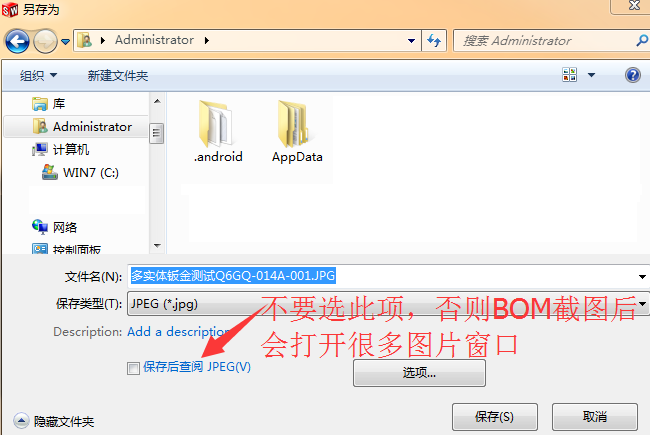

问题5：BOM工具读取装配体截图时打开很多图片窗口
解决办法：打开一个零件，另存为jpg格式，下方的选项“保存后查阅JPEG" 取消选中就可以了。

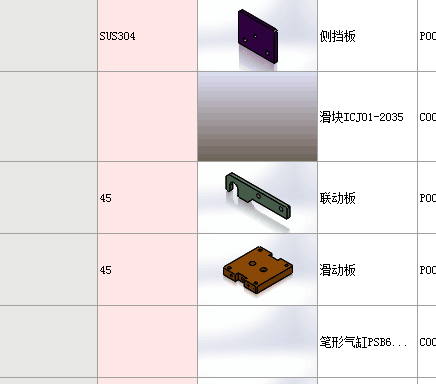

问题6：有的截图不显示，有的截图显示不全

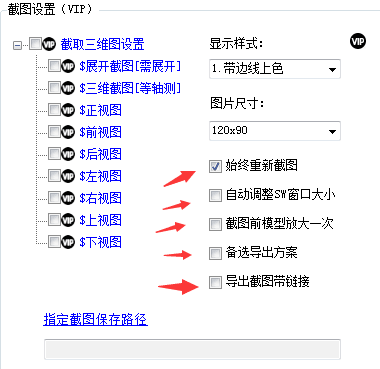

解决办法：BOM重要设置中设置选中“始终重新截图” ，其它的不要选，SolidWorks窗口调整到合适的大小（宽高比）或者最大化
问题7：导出的Excel带图片的，拷贝到其它电脑图片不显示
解决办法：在BOM设置中选中“备选导出方案”然后重试，如果还是不行，换一个Excel版本安装试试，安装的时候选择完整安装。

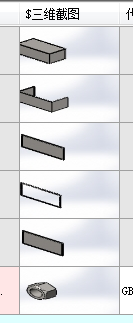

问题8：截图时图片为什么不居中
分析： 有可能是模型中有一些点，线条，草图等在三维模型之外，而又没有设置为隐藏； 也有可能是选中了“自动调整SW窗口大小”而图片尺寸又太小
解决办法1：打开三维模型看看无关的草图、点、线条设为隐藏，尤其是比较长的中心线， 然后重新截图，在设置中选中始终重新截图然后打开BOM
解决办法2：取消选中BOM重要设置中的“自动调整SW窗口大小”

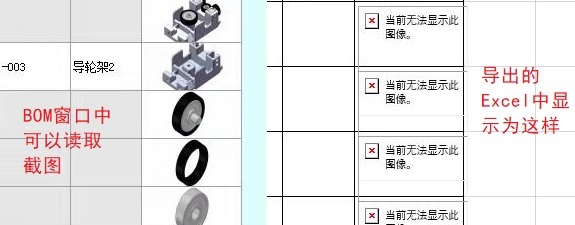

问题9：BOM窗口能读取图片，但是导出到Excel中不显示图片（图片显示为红色×）
分析： BOM中能显示图片说明已经激活，SolidWorks截图API正常，凯元插件截图正常，是Excel的问题或者加密软件的问题

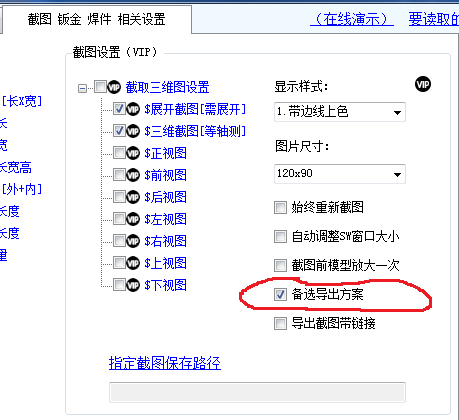

1：凯元工具BOM重要设置中截图相关的设置中选中【备选导出方案】然后导出试一下。

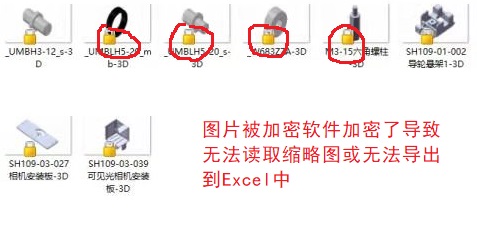

2：有加密系统的电脑，找到截图的文件看看有没有加密图标，如果如有联系管理员解密然后就可以导出。截图默认存放在和模型相同的文件夹中IMG子文件夹中，也可以自己指定截图统一存放路径。
