钣金批量导出DWG、DXF展开图时没有显示折弯线

合并转换不显示折弯线的原因：

钣金批量导出CAD工具中，有两种方式

1.基本转换：调用API直接将平板形式导出DWG、DXF

这里重点讨论合并转换不显示折弯线，如果用的是基本转换（点的基本转换里的按钮）想要折弯线就选中要输出的对象里的【折弯线】即可。



2.合并转换（高级转换）：先用图纸模板生成一张工程图，然后，工程图另存为DWG、DXF

合并转换不显示折弯线，按以下步骤检查：

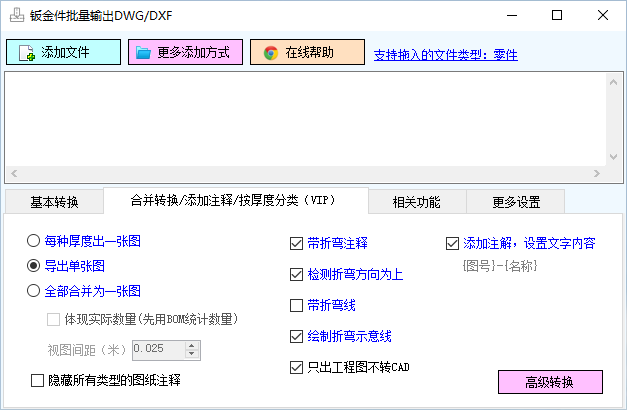

1. 在合并转换设置中选中【带折弯线】，不要选【绘制折弯示意线】，这两个选项前者是SW的完整的折弯线，后者是插件绘制的短线，二选一。

2. 选项【隐藏所有类型】不要选



如果还不行，继续往下看：

3. 找到插件的默认模板:【插件安装目录\datas\图纸模板\SW无图框模板.drwdot】，拖到SolidWorks中打开，

 也可以通过窗口里的【设置合并转换时使用的模板】快捷方式打开这个模板。

4. 打开图纸模板，打开文件的选项，文档属性，出详图，选中 “显示注解”，“显示所有类型”

5. 单击图纸模板工作区上方的“隐藏/显示项目"，选中“草图”“曲线”，设置完成后保存图纸模板就可以了。

这里有一个设置好了的模板，你可以下载解压替换掉凯元目录中的同名文件（如果找不到在哪就用文件名搜索）： SW无图框模板.drwdot

6. 可以先用这个图纸模板生成一张工程图，然后在视图列表中拖入平板型式视图，看是否显示折弯线。

7. 如果还不显示，检查钣金零件的切割清单，刷新切割清单，检查平板型式下面的折弯线是否被压缩。

8. 如果全部设置完成还是不显示折弯线，就只能用【基本转换】的功能了，这样在导出CAD文件时应该会显示折弯线， 插件自身就起到一个代驾的功能，自身没有展开算法，只是帮助你去点这些按钮。



提示：插件最新版4.0以上版本添加了显示折弯线的选项，可以直接选中插件会帮您打开或关闭相关的设置。



slidworks系统选项，默认模板，工程图模板为空导致不显示折弯线

1. 有时候若这个选项为空也不显示折弯线，随便指定一个图纸模板就可以了。
